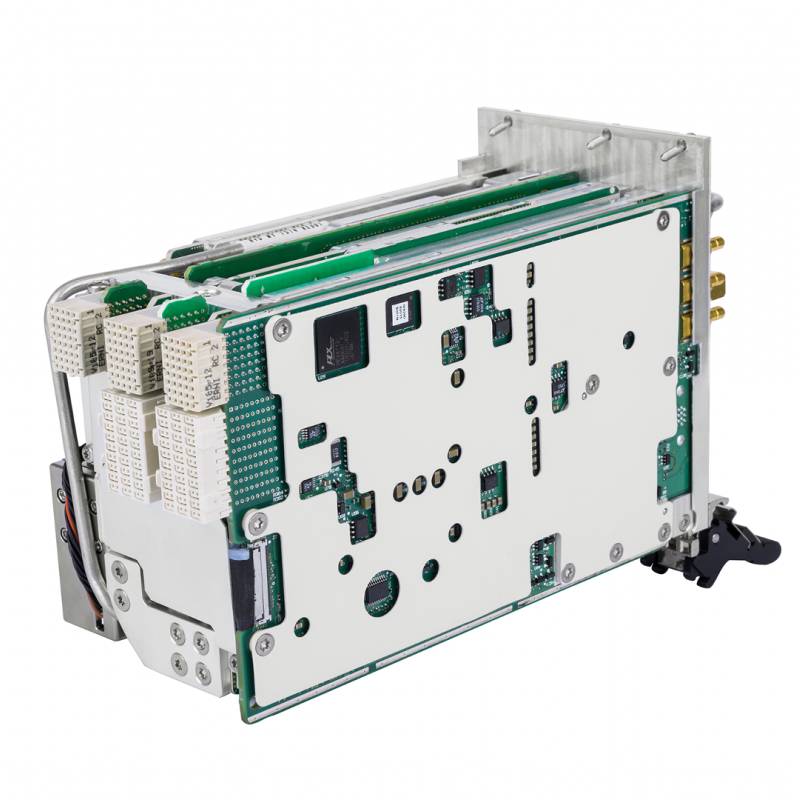

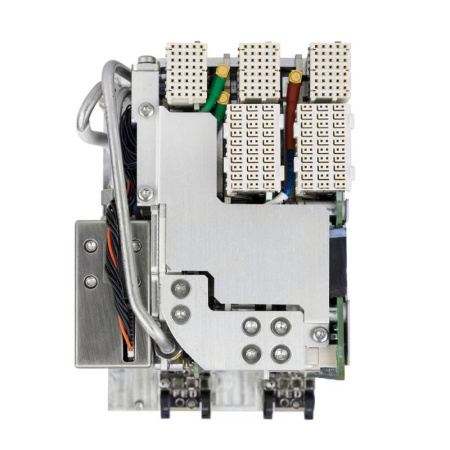

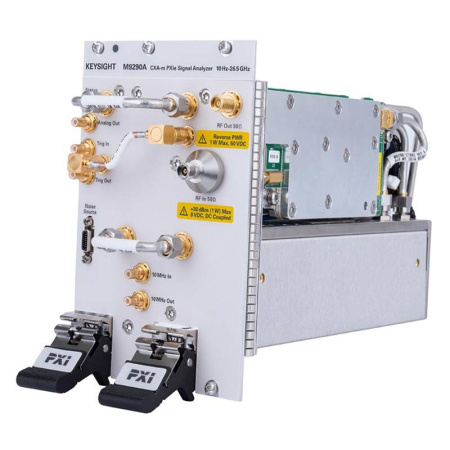

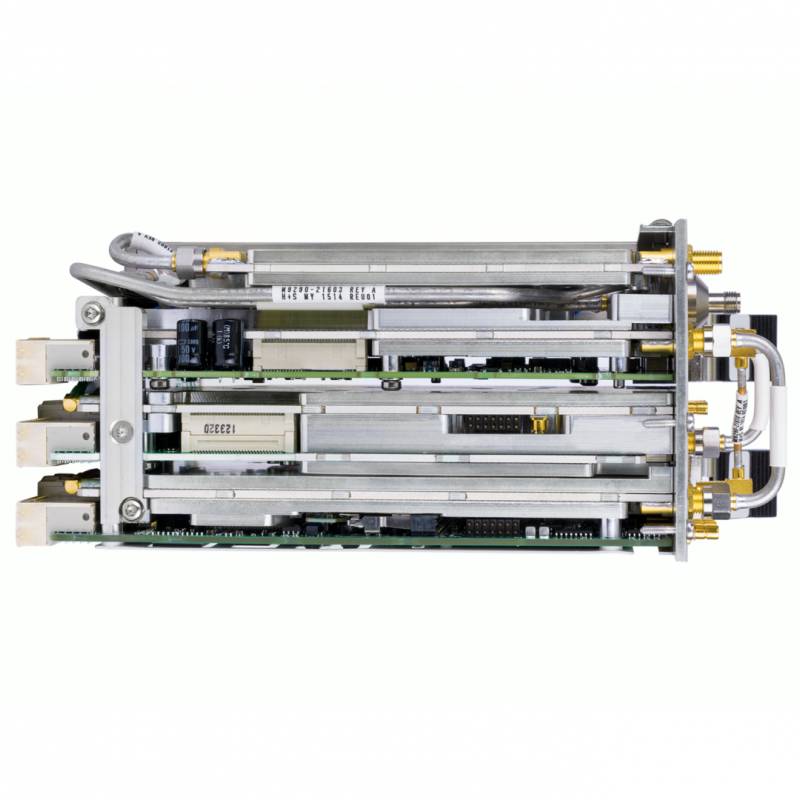

Анализатор сигналов CXA-m Keysight M9290A-F03 PXIe (от 10 Гц до 3,0 ГГц) (демонстрационный)

Анализатор сигналов Keysight M9290A-F03 представляет собой современный инструмент для комплексного изучения характеристик радиочастотных сигналов в широком диапазоне применений. Прибор ориентирован на инженеров, занимающихся разработкой, тестированием и оптимизацией систем связи, радиоэлектронных устройств и различных компонентов, где необходима высокая точность анализа. Его рабочий частотный диапазон охватывает область от 10 Гц до 3 ГГц, что делает его универсальным решением для задач как низкочастотного, так и микроволнового характера.

Максимальная полоса анализа в стандартной комплектации составляет 10 МГц, но при необходимости ее можно расширить до 25 МГц с помощью опционального модуля. Это позволяет пользователю проводить измерения более сложных сигналов с широкой полосой модуляции и анализировать современные цифровые стандарты связи. Прибор отличается низким уровнем собственных шумов: например, при частоте 1 ГГц среднее значение составляет –163 дБм, что обеспечивает высокую чувствительность и возможность измерения слабых сигналов даже в условиях помех.

Фазовые шумы анализатора также находятся на высоком уровне: при отстройке 10 и 30 кГц от несущей частоты на 1 ГГц показатель составляет –110 дБн/Гц, а при отстройке 1 МГц – уже –132 дБн/Гц. Такие параметры критически важны для задач анализа стабильности генераторов, систем синхронизации и различных радиочастотных трактов. Суммарная погрешность измерений уровня сигнала не превышает ±0,5 дБ, что гарантирует высокую точность получаемых данных.

Особое внимание уделено линейности: интермодуляционные искажения третьего порядка на частоте 1 ГГц достигают уровня +16 дБм, а максимальный динамический диапазон по этим искажениям составляет 111 дБ. Это обеспечивает корректный анализ даже в сложных многосигнальных средах.

Анализатор поддерживает широкий набор приложений. Среди них аналоговая демодуляция, гибкий анализ цифровой модуляции, работа с MATLAB для углубленной обработки данных, измерение коэффициента шума, исследование фазового шума, тестирование методом «воздействие-отклик», а также совместимость по управляющим кодам SCPI для автоматизации измерений. Таким образом, устройство не только выполняет базовые функции анализа, но и интегрируется в сложные измерительные комплексы.

Стандартная комплектация включает аттенюатор с диапазоном ослабления до 70 дБ и шагом регулировки 10 дБ, что позволяет гибко подстраиваться под различные уровни входных сигналов. При частоте 2 ГГц и отключенном предусилителе уровень собственных шумов составляет –149 дБм, что также подтверждает высокую чувствительность прибора.

Keysight M9290A-F03 можно рассматривать как решение среднего уровня производительности (2 из 6), при этом он сочетает в себе точность, гибкость и широкий набор инструментов для измерений. Наличие специализированных приложений расширяет возможности прибора и делает его эффективным инструментом для работы в лабораториях и производственных условиях, где требуется надежный и многофункциональный анализатор сигналов.
