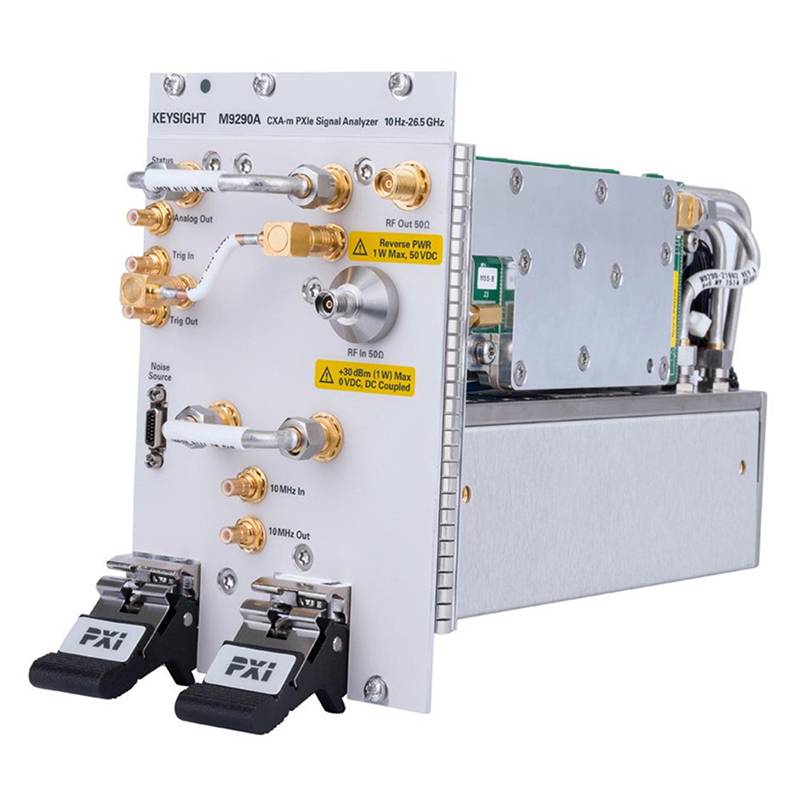

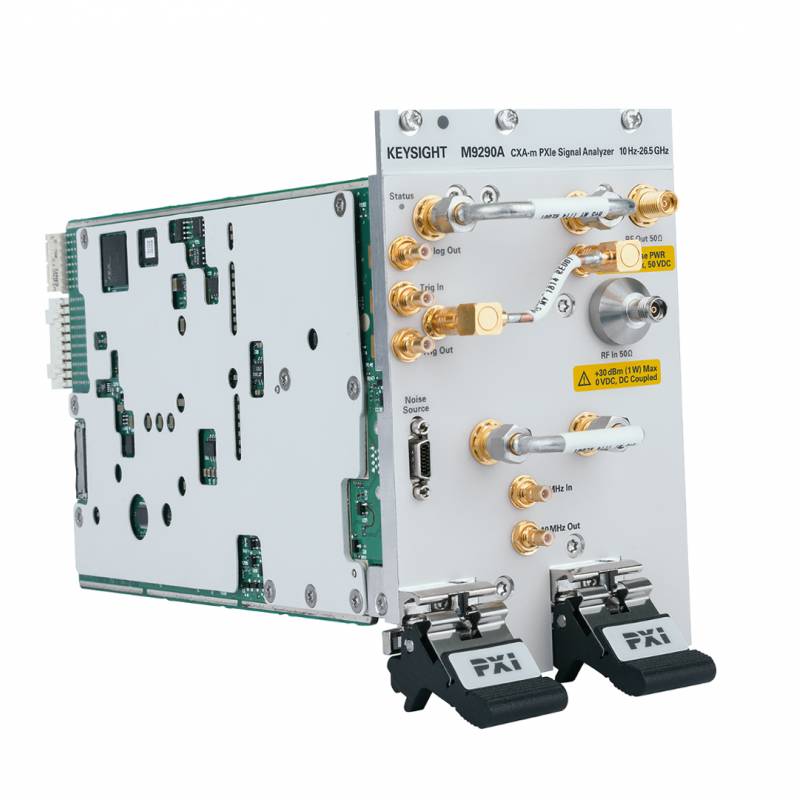

Анализатор сигналов CXA-m Keysight M9290A-F13 PXIe представляет собой высокопроизводительное измерительное решение, разработанное для задач контроля и диагностики радиочастотных трактов в условиях ограниченного пространства стойки. Его уникальность заключается в удачном сочетании широких функциональных возможностей, присущих классическим анализаторам спектра, с компактным форм-фактором модуля PXIe.
Прибор охватывает частотный диапазон от 10 Гц до 13,5 ГГц, что позволяет работать с подавляющим большинством современных беспроводных стандартов, от низкочастотных систем до приложений диапазона X. Стандартная полоса анализа в 10 МГц, расширяемая опцией до 25 МГц, обеспечивает детальное изучение сигналов. Ключевым преимуществом является исключительно низкий уровень собственных шумов, достигающий -163 дБм на 1 ГГц, что в совокупности с высоким значением точки компрессии третьего порядка (+16 дБм) формирует выдающийся динамический диапазон по искажениям — 111 дБ. Это позволяет с высокой достоверностью измерять слабые сигналы в присутствии мощных мешающих, что критически важно при тестировании приемников и поиске паразитных излучений.
Высокая точность измерений уровня (±0,5 дБ) подтверждается официальной записью в Государственном реестре средств измерений. Низкий фазовый шум осциллятора, составляющий -110 дБн/Гц при отстройке 10 кГц, гарантирует четкое разрешение близко расположенных спектральных компонентов. Прибор поддерживает широкий спектр приложений, включая углубленный анализ аналоговой и цифровой модуляции, измерения коэффициента шума и фазового шума, а также полную интеграцию с MATLAB для реализации пользовательских алгоритмов обработки. Наличие встроенных измерительных приложений и совместимость с SCPI командами значительно ускоряют процесс разработки и автоматизации испытательных стендов на базе платформы PXI.
Дополнительно могут быть встроены опции повышения технических характеристик:
- M9290A-P03/P07 Предусилитель, от 100 кГц до 3,0 ГГц/7,5 ГГц
- M9290A-P13/P26 Предусилитель, от 100 кГц до 13,5 ГГц/26,5 ГГц
- M9290A-T03/T07 Следящий генератор, от 2 МГц до 3 ГГц/7,5 ГГц
- M9290A-T13/T26 Следящий генератор, от 2 МГц до 13,6 ГГц/26,5 ГГц
- M9290A-PAA Прецизионная точность настройки амплитуды
- M9290A-PFR Прецизионный опорный генератор
- M9290A-FRA Ступенчатый аттенюатор с высоким разрешением, до 7,5 ГГц
- M9290A-B25 Полоса анализа: 25 МГц
- M9290A-EMC Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым ЭМП
- M9290A-EDP Набор расширенных функций отображения (спектрограмма, увеличение графика, ширина зоны)
| Частотный диапазон | 10 Гц...13,5 ГГц |
| Максимальная полоса анализа / пропускания | 10 МГц (стандарт) |
| Опции расширения полосы анализа | 25 МГц |
| Средний уровень собственных шумов (1 ГГц) | -163 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -110 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -110 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -132 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,5 дБ |
| Интермодуляционные искажения 3-го порядка на частоте 1 ГГц | +16 дБм |
| Максимальный динамический диапазон по искажениям 3-го порядка, 1 ГГц | 111 дБ |
| Приложения общего назначения | - аналоговая демодуляция; |
| - гибкий анализ цифровой модуляции; | |
| - MATLAB; | |
| - измерение коэффициента шума; | |
| - измерение фазового шума; | |
| - обеспечение совместимости по кодам SCPI; | |
| - тестирование по методу «воздействие-отклик» | |
| Уровень производительности | 2 / 6 |
| Диапазон ослабления аттенюатора (стандартная комплектация) | 70 дБ |
| Шаг ослабления аттенюатора (стандартная комплектация) | 10 дБ |
| Средний уровень собственных шумов, 2 ГГц, предусилитель выключен | -149 дБм |
| Наличие измерительных приложений | Да |
