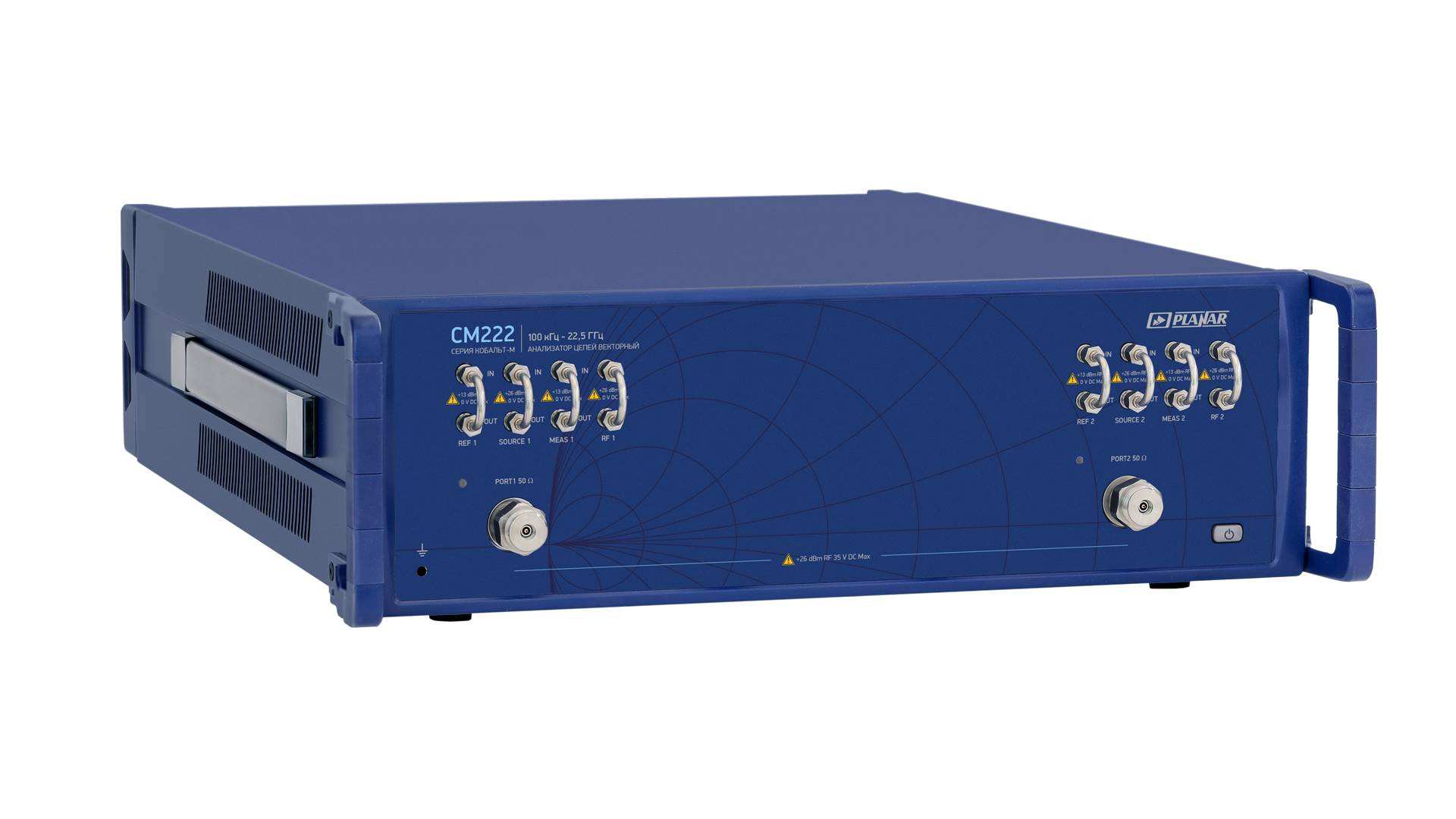

Анализатор цепей векторный Кобальт-М СМ222

Векторный анализатор цепей Кобальт-М СМ222 представляет собой высокоточное измерительное устройство, предназначенное для анализа радиочастотных и микроволновых сигналов в широком диапазоне частот от 9 кГц до 22,5 ГГц. Благодаря столь широкому охвату, прибор способен работать как с низкочастотными, так и с высокочастотными компонентами, что делает его универсальным решением для инженерных задач в области телекоммуникаций, радиофизики, разработки и тестирования СВЧ-устройств.

Анализатор позволяет производить измерения всех основных S-параметров (S11, S21, S12, S22), обеспечивая всестороннюю оценку характеристик как пассивных, так и активных устройств. Его рабочий импеданс составляет 50 Ом, что соответствует стандарту большинства промышленных компонентов. Наличие двух портов с разъемами NMD 3,5 мм (вилка) гарантирует высокую стабильность и повторяемость подключений в измерительных цепях.

Одним из ключевых достоинств Кобальт-М СМ222 является выдающийся динамический диапазон измерений, достигающий 140 дБ. Это позволяет с высокой точностью регистрировать даже минимальные отклонения сигналов на фоне шума. Скорость измерений также впечатляет: минимальное время анализа на одной частоте составляет всего 9 микросекунд, а число точек за одно сканирование может достигать 500 001, что особенно важно при работе с широкополосными структурами и в задачах точной настройки.

Устройство позволяет гибко регулировать выходную мощность в пределах от -60 до +15 дБм, что важно при тестировании чувствительных схем и усилителей. Точная настройка частоты доступна с шагом 1 Гц при погрешности не более ±5×10⁻⁶, а настраиваемая полоса измерительного фильтра от 1 Гц до 2 МГц дает широкие возможности для подавления шумов и выбора оптимального соотношения сигнал/шум.

Дополнительно стоит отметить наличие до 16 логически независимых каналов измерений, которые позволяют проводить параллельные исследования различных параметров без необходимости переключения между задачами. Устройство подключается к управляющему компьютеру через стандартный интерфейс USB 2.0, что обеспечивает совместимость с современными системами управления и анализа данных.

Таким образом, Кобальт-М СМ222 — это современное, высокоточное решение для широкого круга профессиональных применений, сочетающее в себе быстродействие, гибкость и исключительную точность измерений.
