Анализатор цепей векторный Компакт-М К209

Анализатор цепей векторный Компакт-М К209 представляет собой современное высокотехнологичное устройство, предназначенное для проведения точных измерений параметров радиочастотных цепей в широком диапазоне частот от 9 кГц до 9 ГГц. Благодаря такому обширному диапазону он способен охватывать множество задач, начиная от низкочастотных исследований и заканчивая высокочастотными измерениями в области микроволновой техники. Импеданс прибора составляет стандартные 50 Ом, что обеспечивает совместимость с большинством профессионального оборудования и компонентов, используемых в радиотехнике и телекоммуникациях.

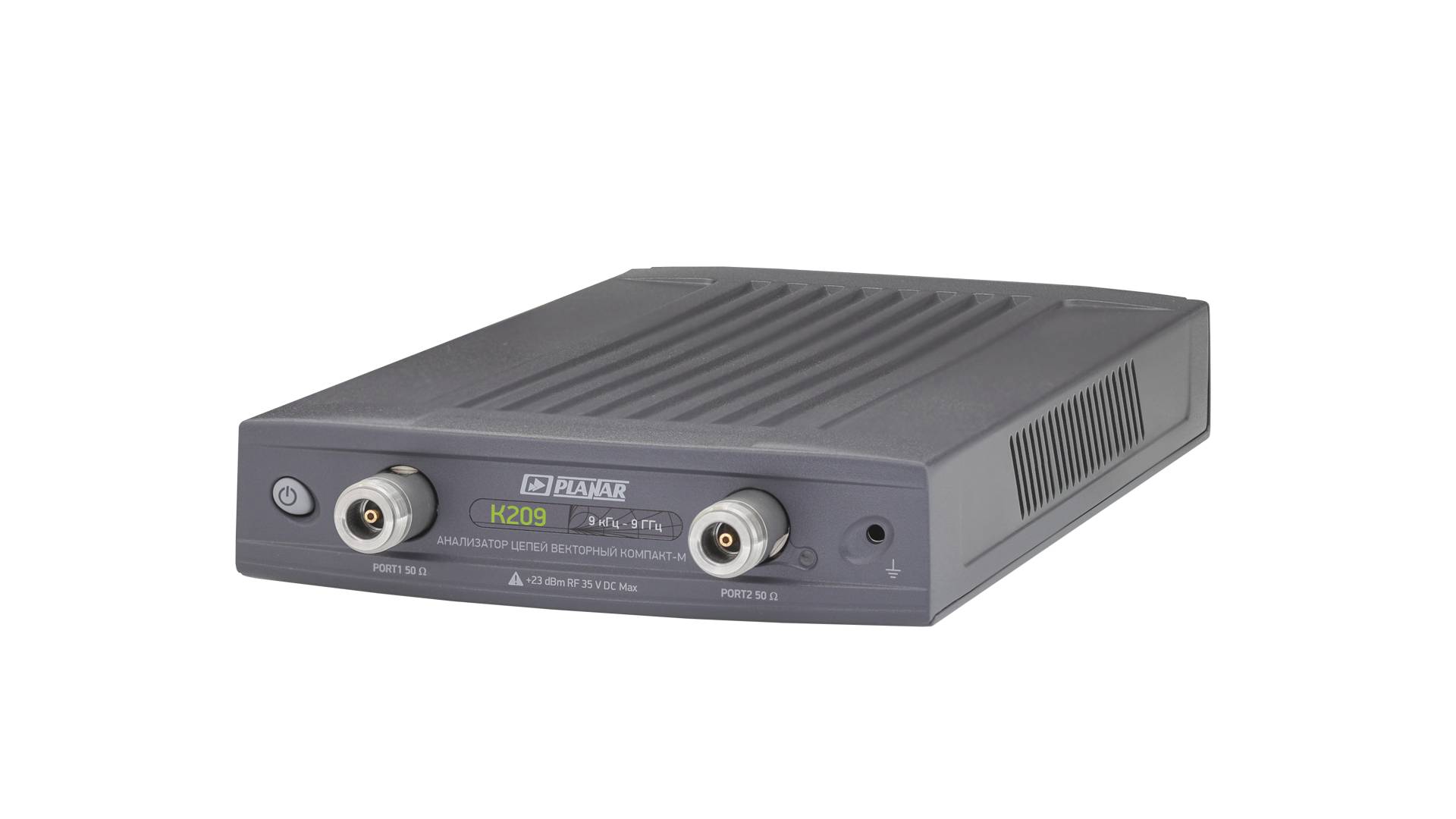

Компакт-М К209 оснащён двумя портами типа N с розетками, что позволяет выполнять измерения параметров S-параметров, таких как S11, S21, S12 и S22. Это даёт возможность анализировать отражённые и прошедшие сигналы, что крайне важно при настройке и тестировании фильтров, усилителей, антенн и других элементов радиочастотных цепей. Высокий динамический диапазон измерений, достигающий 135 дБ, позволяет выявлять даже очень слабые сигналы на фоне сильных помех, что значительно повышает точность и надёжность получаемых данных.

Одной из ключевых особенностей данного анализатора является широкий диапазон регулирования выходной мощности, варьирующийся от -55 до +5 дБм. Это позволяет адаптировать уровень сигнала под конкретные требования измеряемого устройства, предотвращая его перегрузку или, наоборот, недостаток сигнала. Время измерения на одной частоте составляет всего 24 микросекунды, что обеспечивает высокую скорость проведения исследований и возможность оперативного получения результатов. При этом количество точек измерения за одно сканирование может достигать внушительных 500 001, что гарантирует детальный анализ и высокое разрешение спектра.

Анализатор поддерживает до 16 логически независимых измерительных каналов, что значительно расширяет возможности параллельного мониторинга и анализа различных параметров одновременно. Минимальный шаг установки частоты всего 1 Гц и погрешность установки, не превышающая ±5x10⁻⁶, обеспечивают исключительную точность настройки, что особенно важно при работе с узкополосными и высокоточным оборудованием. Полоса измерительного фильтра варьируется от 1 Гц до 300 кГц с возможностью выбора шагов 1, 1.5, 2, 3, 5 и 7, что позволяет гибко настраивать прибор под конкретные условия измерений и добиваться оптимального соотношения между скоростью и точностью.

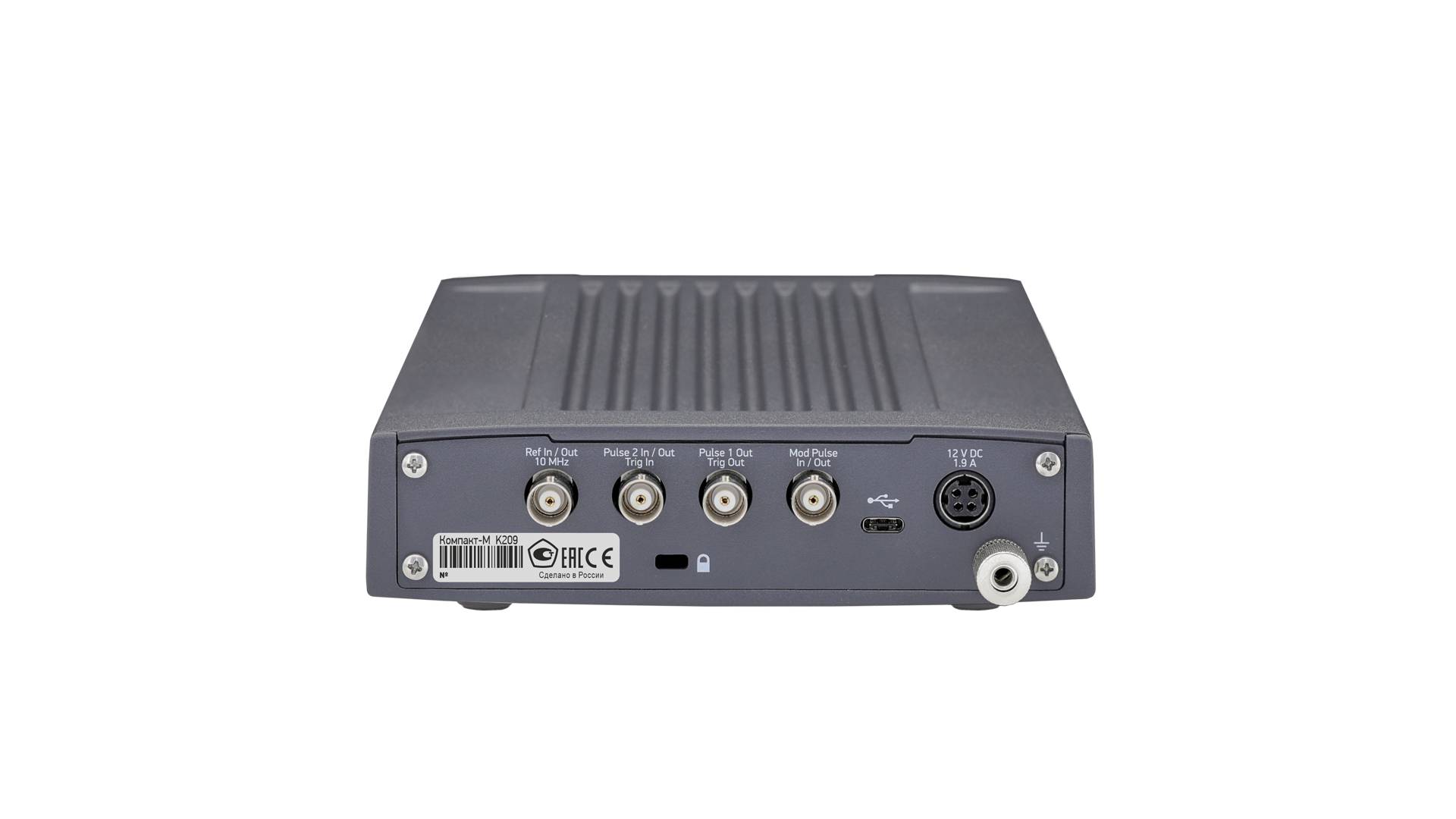

Для удобства подключения и интеграции с современными компьютерными системами анализатор оснащён разъёмом USB C, обеспечивающим высокоскоростной обмен данными и простоту в использовании. Все эти характеристики делают Компакт-М К209 универсальным и надёжным инструментом для инженеров и специалистов, работающих в области радиотехники, телекоммуникаций и научных исследований, где требуется высокая точность и широкий функционал измерений.
