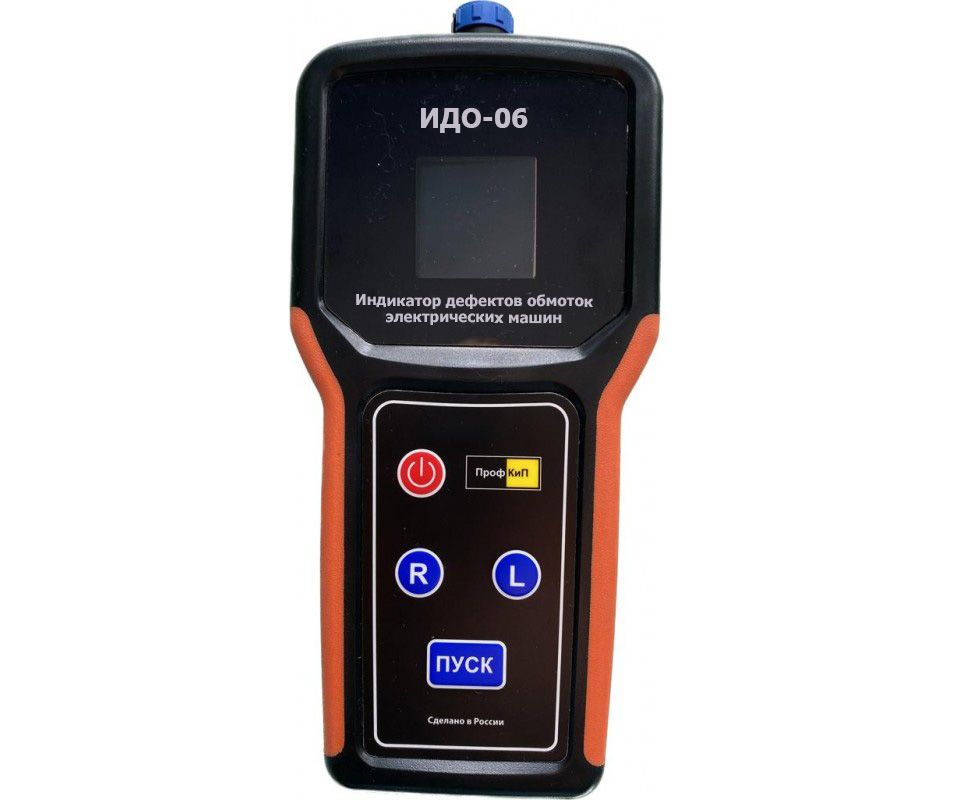

Индикатор дефектов обмоток электрических машин ПрофКиП ИДО-06 представляет собой современный специализированный прибор, предназначенный для комплексной диагностики состояния обмоток в условиях эксплуатации и ремонта. Его функциональность сконцентрирована на выявлении трех ключевых типов дефектов: междувитковых замыканий, обрывов цепи и нарушений правильности соединения фаз в трехфазных системах, а также оценки качества изоляции.
При диагностике трехфазных обмоток аппарат анализирует коэффициент несимметрии фазных токов (Кн) в диапазоне от 0 до 99%. Высокая чувствительность прибора позволяет зафиксировать перекос, вызванный замыканием даже одного витка, при котором Кн возрастает не менее чем на 10%, что обеспечивает раннее обнаружение серьезного дефекта. Для проверки отдельных катушек, уже уложенных в пазы, используется метод контроля величины тока, протекающего через них, что позволяет локализовать проблемный участок до окончательной сборки машины.
Не менее важной является функция контроля изоляции. Прибор измеряет сопротивление изоляции (Rи) относительно корпуса и между обмотками, автоматически сравнивая его с установленным порогом в 0,5 МОм. Измерения проводятся на постоянном напряжении 500 В, что соответствует стандартным требованиям для испытаний изоляции электрооборудования. Для обеспечения безопасности и энергосбережения в конструкции предусмотрена функция автоотключения, срабатывающая через 5 минут простоя. Все результаты измерений в удобной и наглядной форме отображаются на четком цифровом OLED-дисплее, обеспечивающем хорошую читаемость в различных условиях освещения. Внесение прибора в ГосРеестр СИ под номером 93892-24 подтверждает его соответствие установленным метрологическим и техническим требованиям, делая его надежным инструментом для специалистов сервисных и ремонтных служб.
- Индикатор дефектов обмоток электрических машин (ПрофКиП ИДО-06)

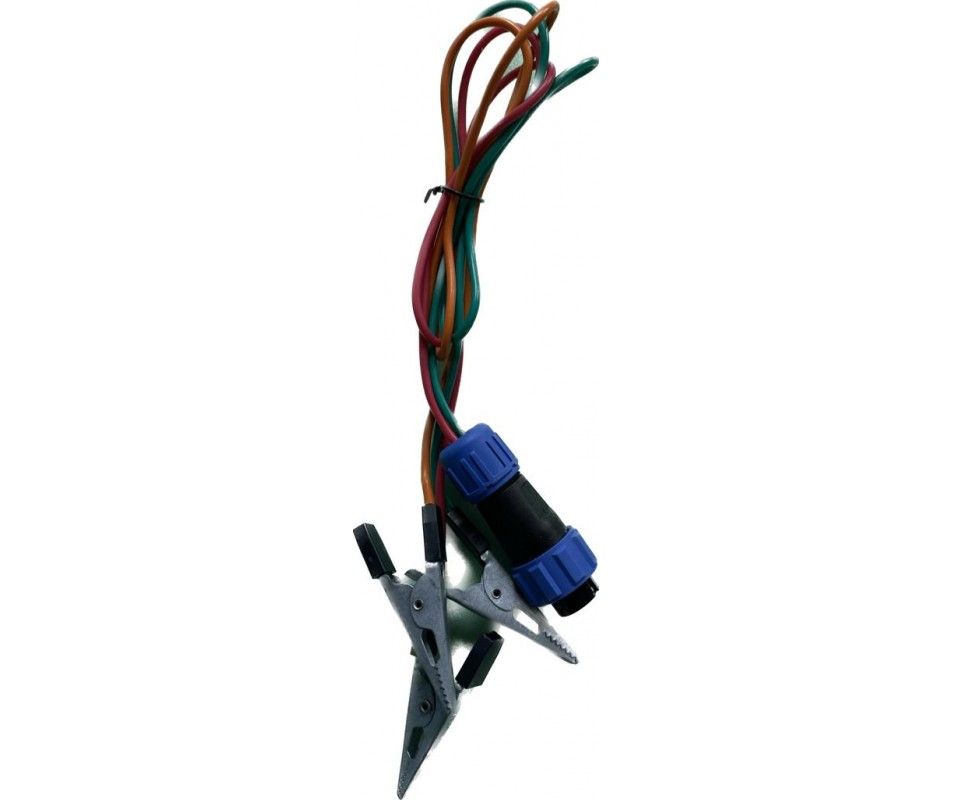

- Кабель соединительный

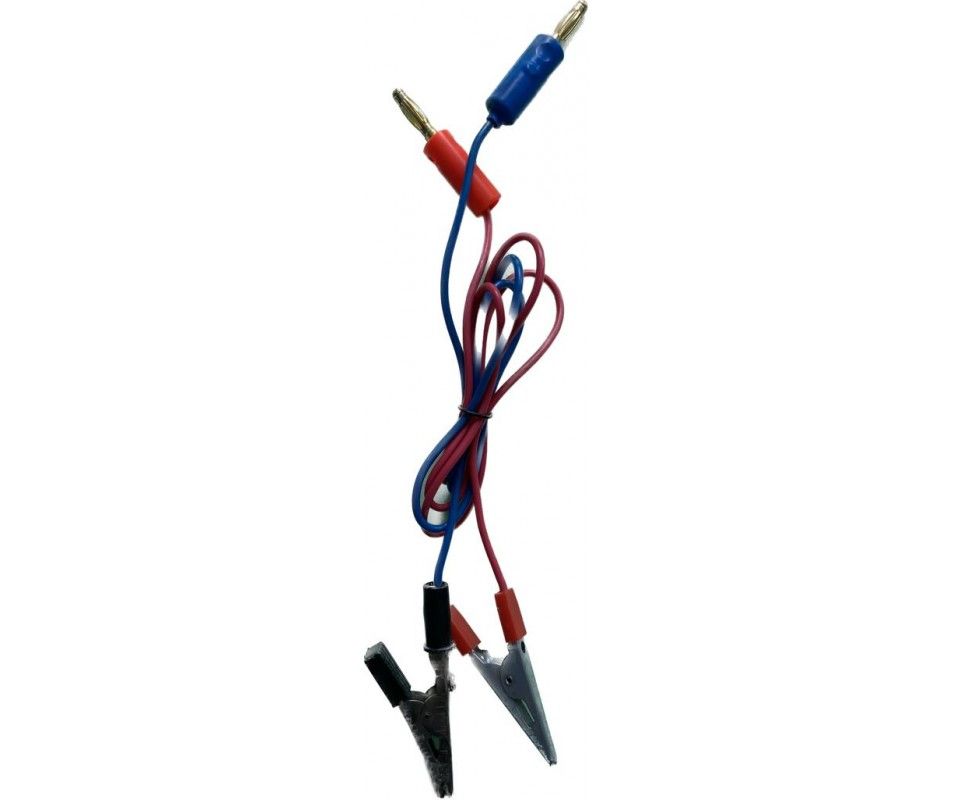

- Провод соединительный – 2 шт.

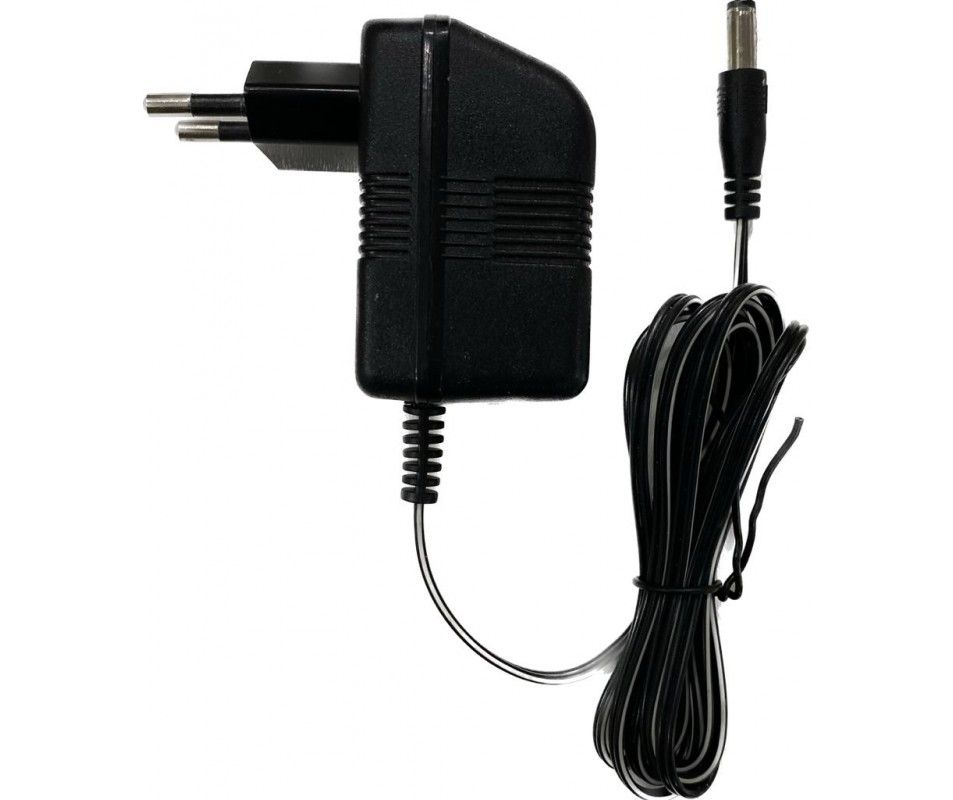

- Блок питания 5В
- Аккумулятор 3,7В 3400 мАч (интегрирован в корпус прибора)
- Руководство по эксплуатации
| Контролируемые параметры:при проверке трехфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз; | коэффициент несимметрии фазных токов (Кн) |
| при проверке катушек, уложенных в пазы, на наличие междувитковых замыканий; | ток в проверяемой катушке |
| при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками | сопротивление изоляции(Rи) |
| контролируемый диапазон Кн, % | 0-99 |
| контролируемый порог Rи, МОм | 0.5 |
| выходное постоянное напряжение при измерении Rи, В | 500 ±10 |
| величина Кн при замыкании одного витка в фазе, %, не менее | 10 |
| Питание | автономное или от внешнего блока питания |
| - напряжение питания внешнего источника, В | 5±1 |
| - напряжение питания встроенного аккумулятора, В | 3,7 |
| - емкость, мАч | 3400 |
| Рабочее положение | произвольное |
| Автоотключение | 5 мин |
| Индикация | цифровая (OLED дисплей) |
| Габаритные размеры | 215х110х35 |
| Масса (не более), кг | 0.35 |
