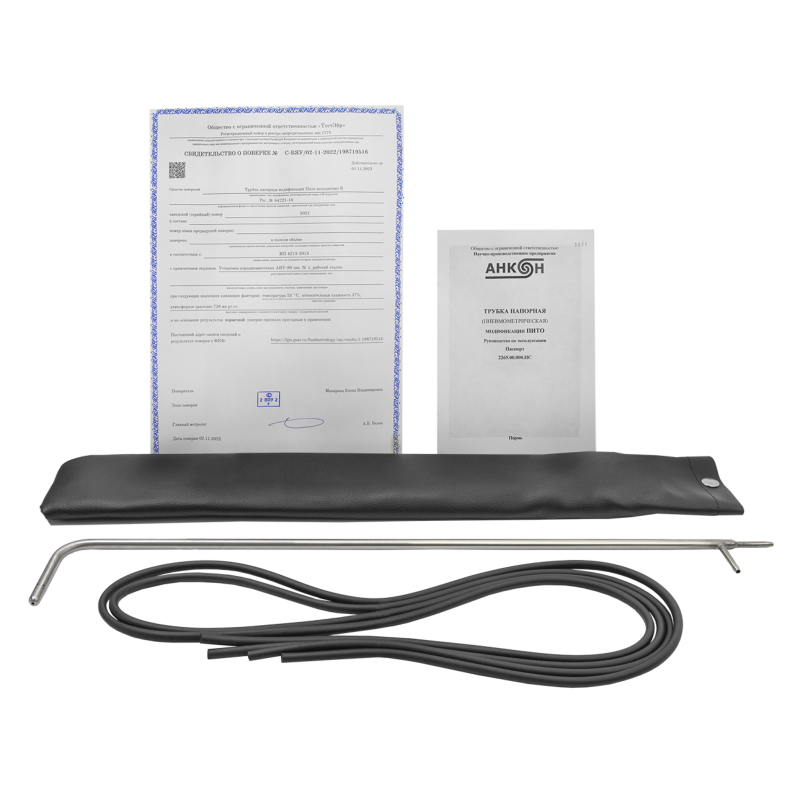

Трубка Пито с поверкой

Трубка Пито с регистрационным номером в Государственном реестре средств измерений 88900-23 предназначена для измерения скорости газовоздушных потоков в различных промышленных, энергетических и вентиляционных системах. Устройство работает на основе измерения динамического давления, возникающего при движении потока газа, что позволяет с высокой точностью определять его скорость. Диапазон измеряемых скоростей составляет от 2 до 60 метров в секунду, что делает прибор пригодным как для слабых, так и для интенсивных воздушных и газовых потоков, встречающихся в системах дымоудаления, котельных, сушильных камерах, аэродинамических трубах и других объектах, где требуется контроль скоростных параметров среды.

Одной из ключевых характеристик трубки является средний коэффициент преобразования динамического давления, обозначаемый как Кт, который находится в пределах от 0,95 до 1,05. Этот коэффициент отражает эффективность преобразования кинетической энергии потока в измеряемое давление и напрямую влияет на точность расчетов скорости. Пределы допускаемой относительной погрешности определения коэффициента Кт не превышают 3%, что обеспечивает высокую достоверность результатов измерений и позволяет использовать трубку в условиях, требующих повышенной метрологической точности.

Прибор рассчитан на работу в широком температурном диапазоне — от минус 40 до плюс 600 градусов Цельсия, что делает его устойчивым к экстремальным условиям, включая низкие температуры зимних периодов и высокие — вблизи нагревательных установок или в дымовых газоходах. Такая термостойкость достигается за счёт применения высококачественных материалов, устойчивых к термическим деформациям и коррозии.

Условия эксплуатации также включают ограничение по запыленности газовоздушного потока — не более 10 граммов на кубический метр. Это позволяет использовать трубку Пито в средах с умеренным содержанием твёрдых частиц, однако при работе в сильно запылённых условиях рекомендуется применение дополнительных фильтрующих элементов или регулярная очистка прибора для предотвращения засорения внутренних каналов.

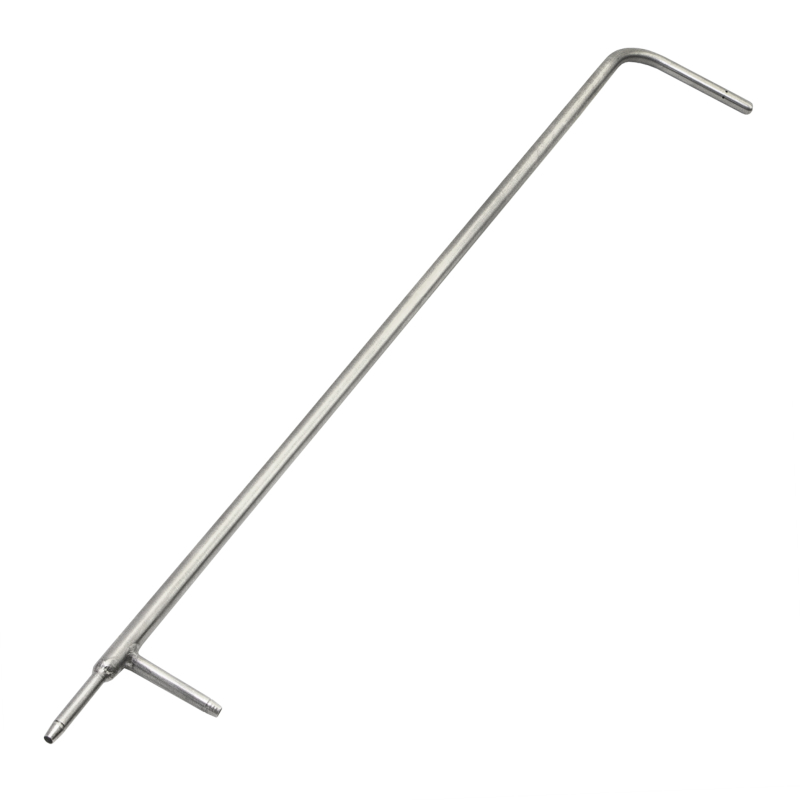

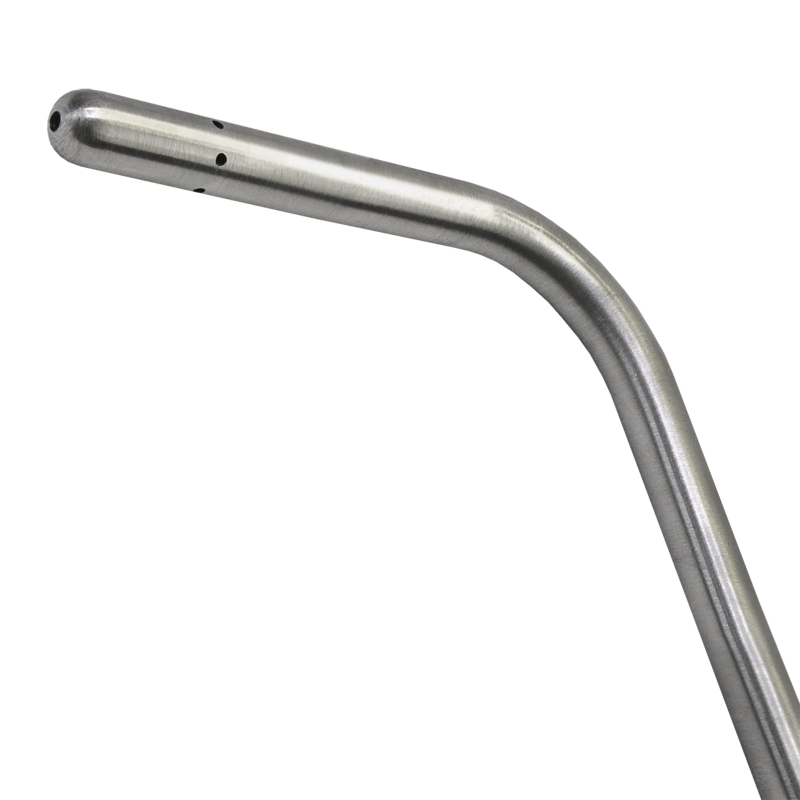

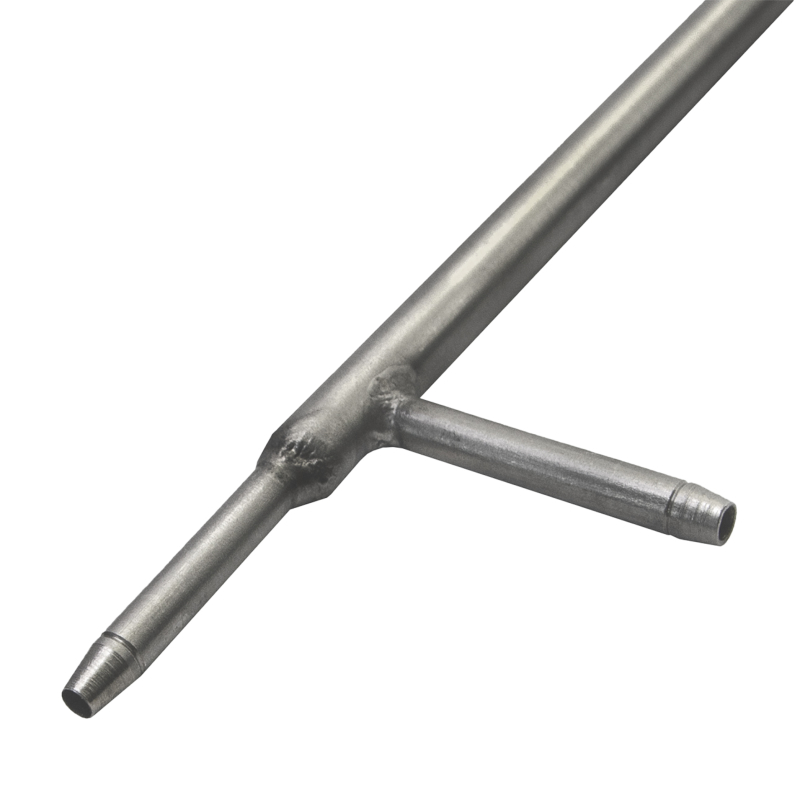

Габаритные размеры трубки адаптированы под различные условия монтажа и типы воздуховодов. Длина трубки варьируется от 0,1 до 0,5 метра, что обеспечивает гибкость при установке в узкие или глубокие каналы. Наружный диаметр составляет от 6 до 10 мм, внутренний — от 2 до 6 мм, что позволяет минимизировать аэродинамическое сопротивление и искажение потока при введении прибора. Длина наконечника трубки находится в пределах 36–120 мм, а длина фаски наконечника подобрана таким образом, чтобы обеспечить корректный приём полного и статического давления, а также устойчивость к механическим повреждениям.

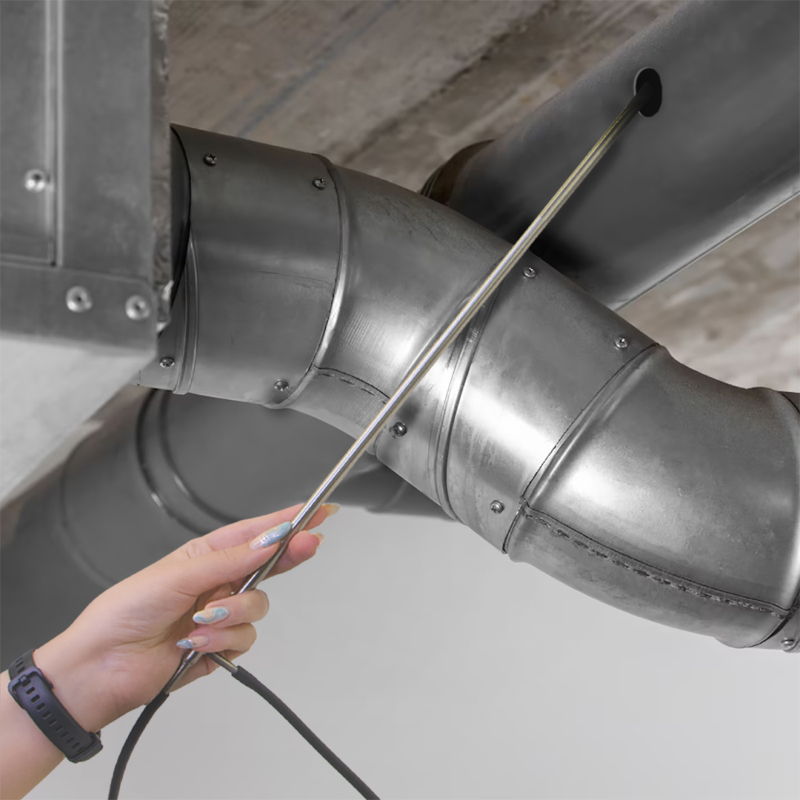

Трубка Пито соответствует современным метрологическим требованиям и может применяться как в лабораторных, так и в производственных условиях для контроля и наладки систем вентиляции, отопления, кондиционирования и технологических процессов, связанных с движением газов.
